Advanced Lab Screen Printing aka. TP: Siebdruck

In the course Advanced Lab Screen Printing, technological questions are usually married with ambitious motifs in combination with an artistic point of view.
In der Veranstaltung Advanced Lab Screen Printing (früher: Technologisches Praktikum "TP" Siebdruck) werden in aller Regel technische Fragestellungen mit anspruchsvollen Motiven unter künstlerischen Aspekten verknüpft.

Here is a selection of topics and projects/ Hier eine Auswahl der Themen und Projekte:

Winter semester 2023/2024:

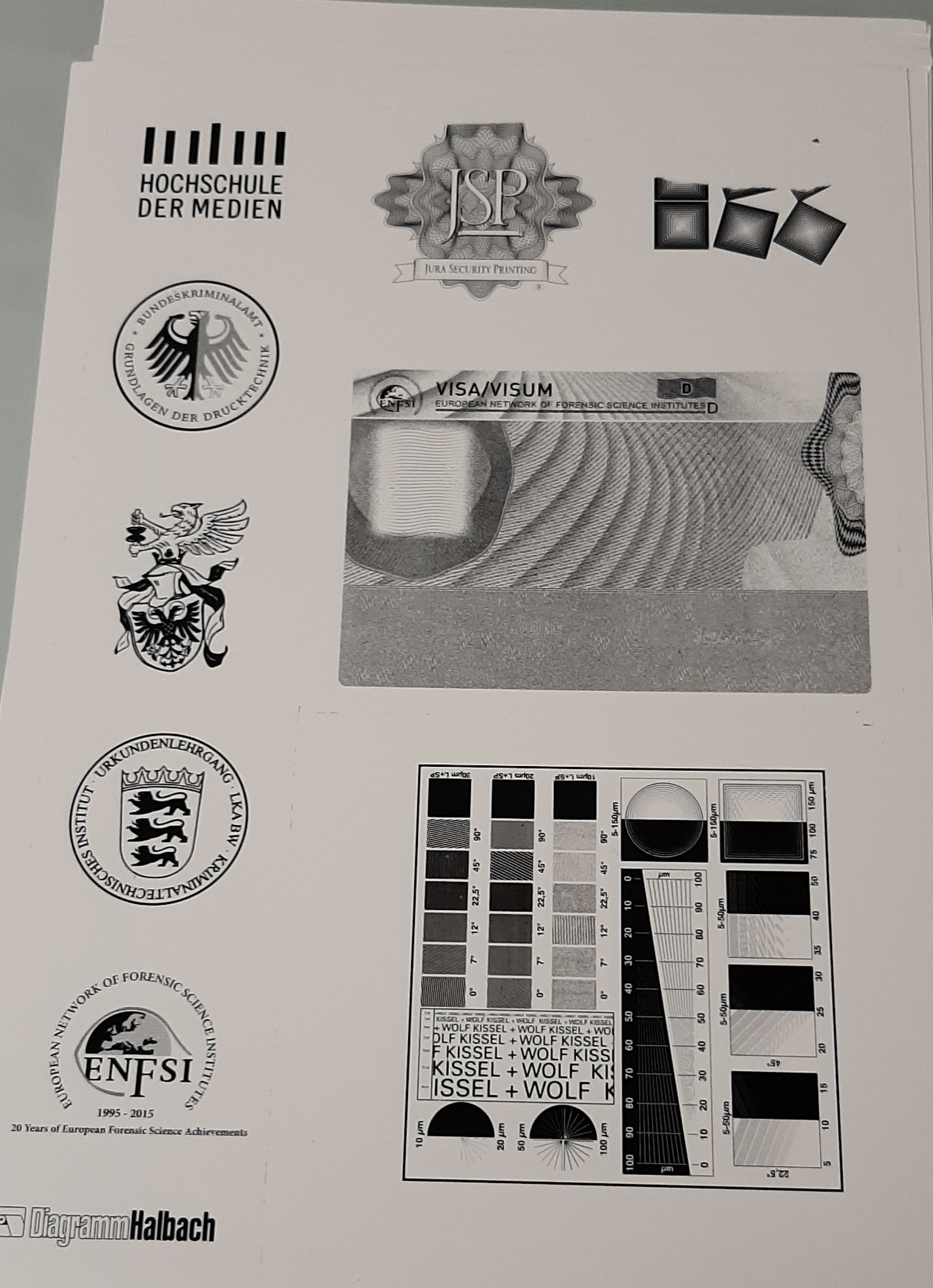

The topic in this semester was security printing.

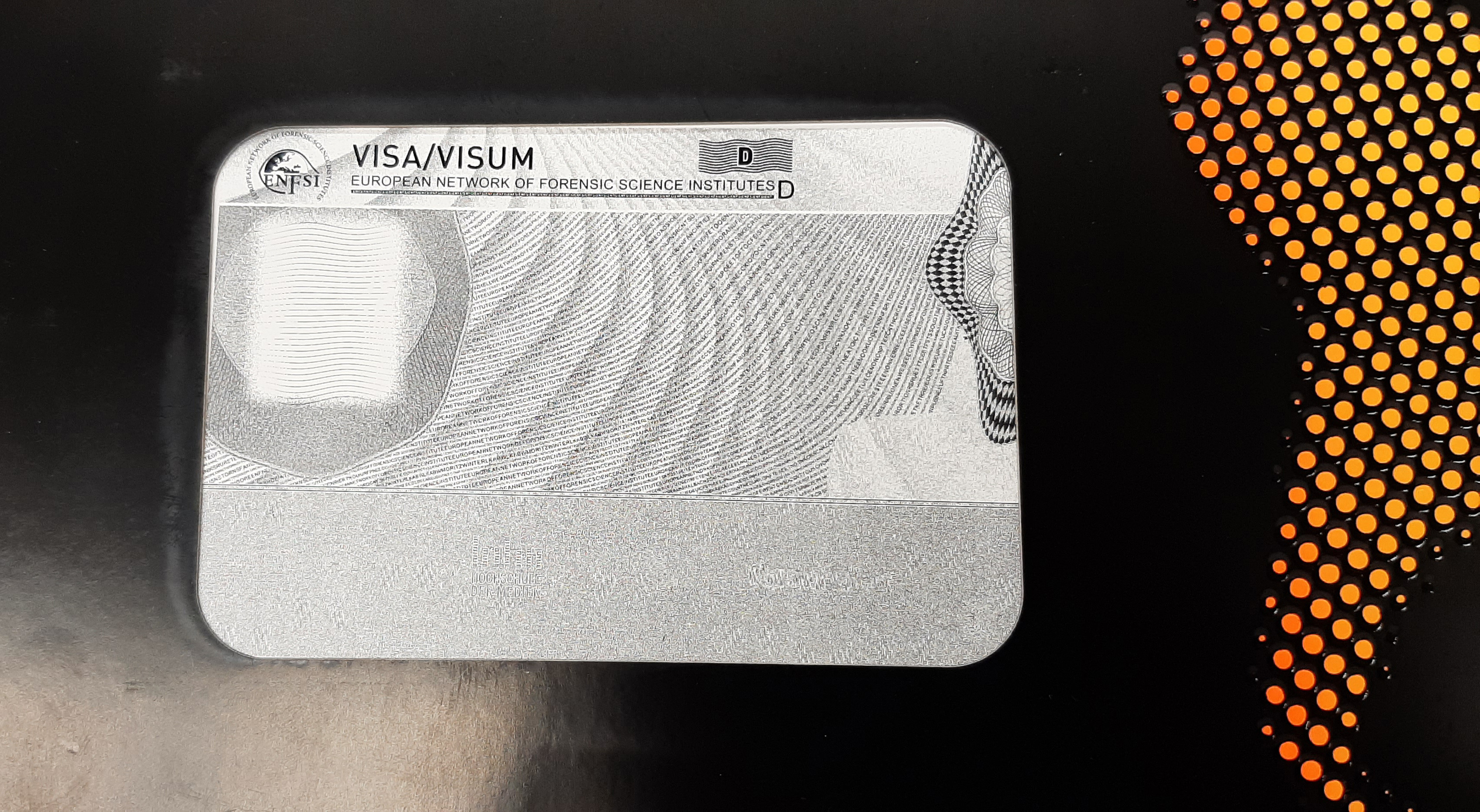

In the lab we experimented with several extremely fine meshes made from polyester or stainless steel to print very fine structures as can be seen in the picture.

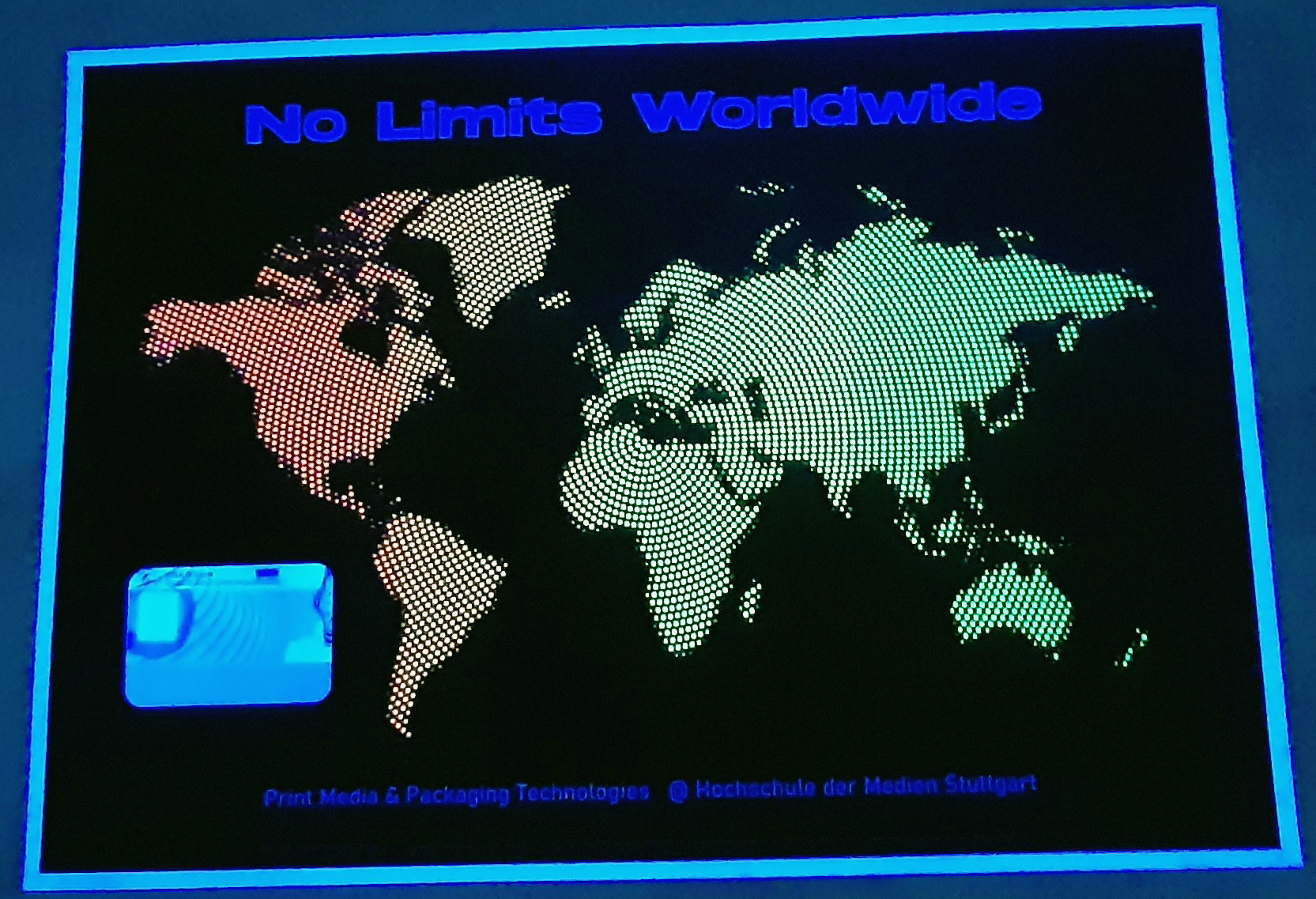

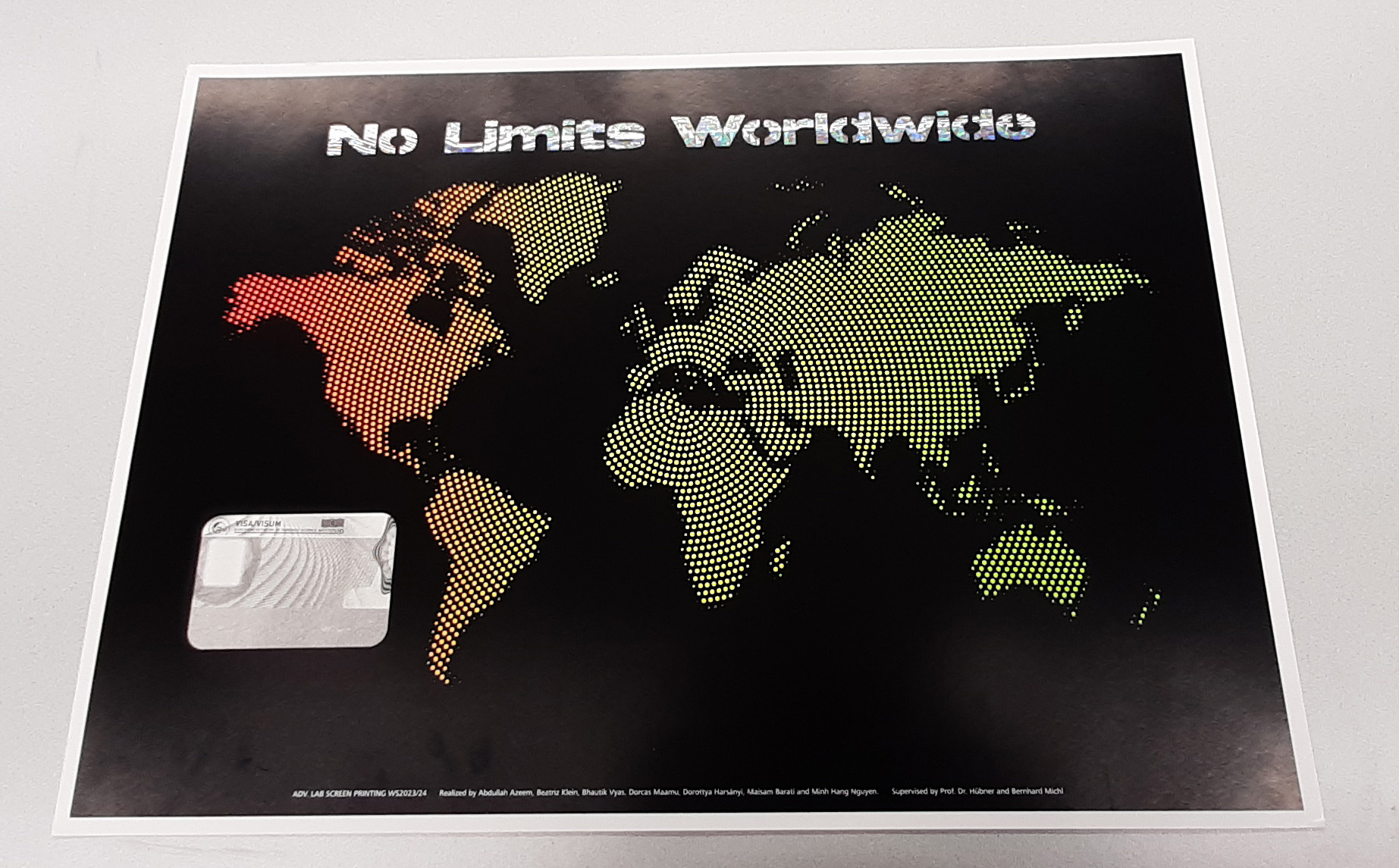

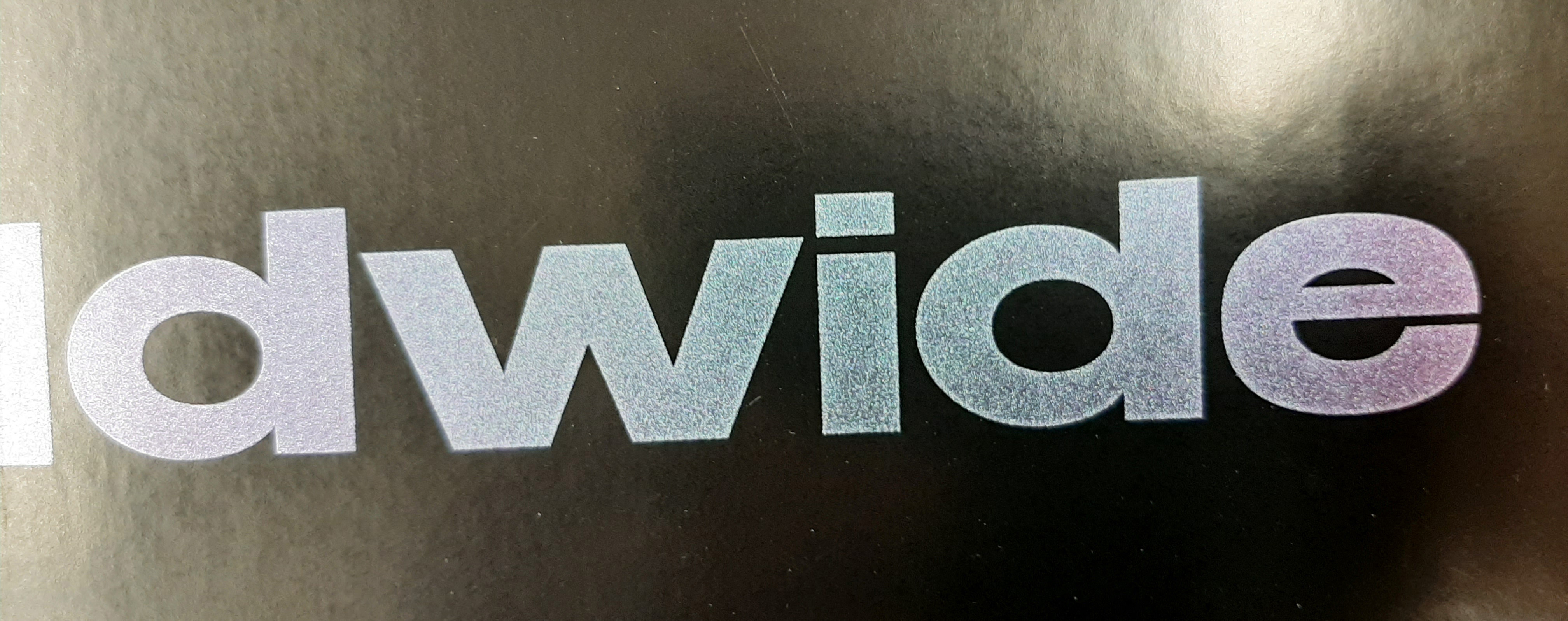

Since it is not unusual that foreign students have troubles with the "Ausländerbehörde" and the visa, after the investigation which mesh shows the best fine line printing result, a poster was created demanding "no limits worlswide". It contains some security printing features such as iris-print or integrated holographic foils.

Summer semester 2023:

In this semester our focus was on foaming inks, so called "puff-inks". Due to the large number of participants we had to split into two groups. One dealt with the puff inks printed on textile, the other investigated printing on paper. The analyzed parameters were temperature, duration of thermal treatment (speed of the tunnel oven) and their effect on increase of layer thickness during the puffing process. After the technical investigation, "fancy" motifs were printed. The "paper" group printed flowers with stems that are puffed. The "textile" group designed a motif with the slogan "together" around a globe in the various languages of the participants. Here is a group photo (shot by Matthias Galus):

Winter semester 2022/2023:

This time we were dealing with a very special optical illusion:
(left: videoclip showing our dragon that watches you all the time. Right: group photo (shot by Matthias Galus).

Summer semester 2022:

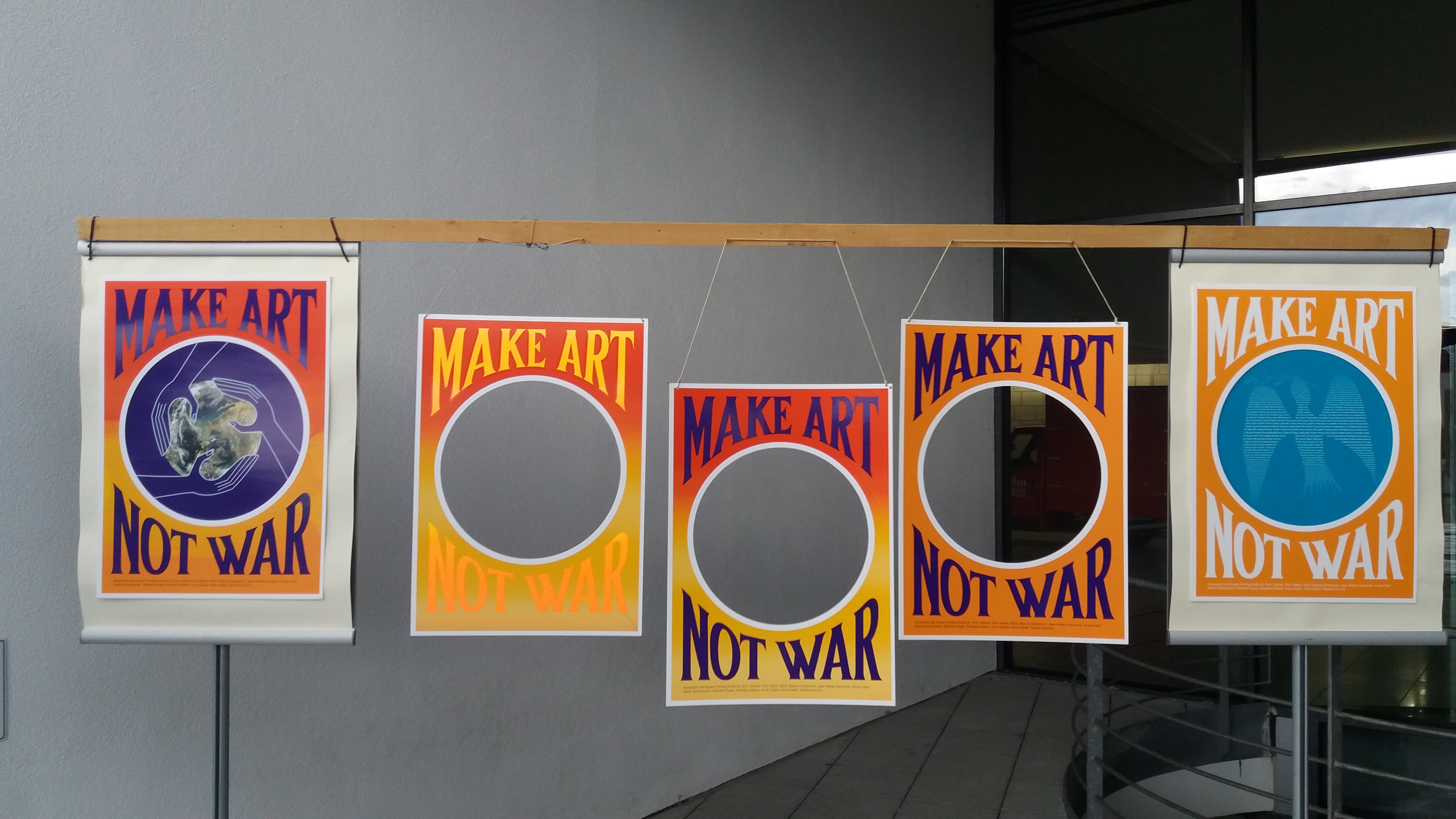

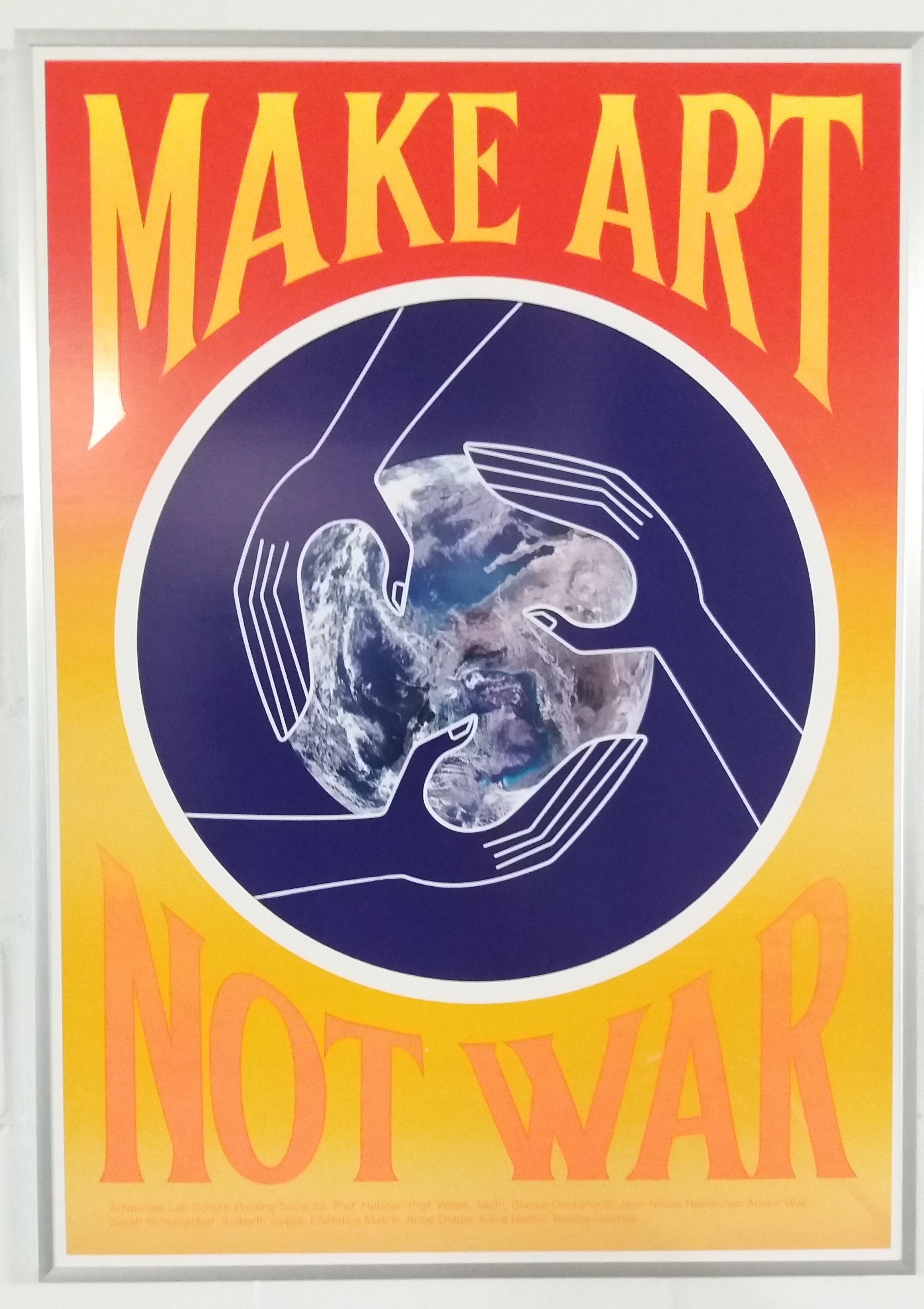

The topic was a special poster named Make Art Not War. It is a kind of passepartout with interchangeable content. Special colour compositions such as iris printing and fluorescent elements in combination with UV spot varnishing were implemented. For halftone printing, printing characteristics were created and screen angles optimised. A motif is used to determine the minimum achievable font size for a given screen geometry.
.
The poster was the winner of the 2022 Druck und Medien Award.
(Photo: Andreas Schwarz, Berlin)

And here is the video of the Druck und Medien-Award-Jury honoring the work.

Winter Semester 2021/2022:

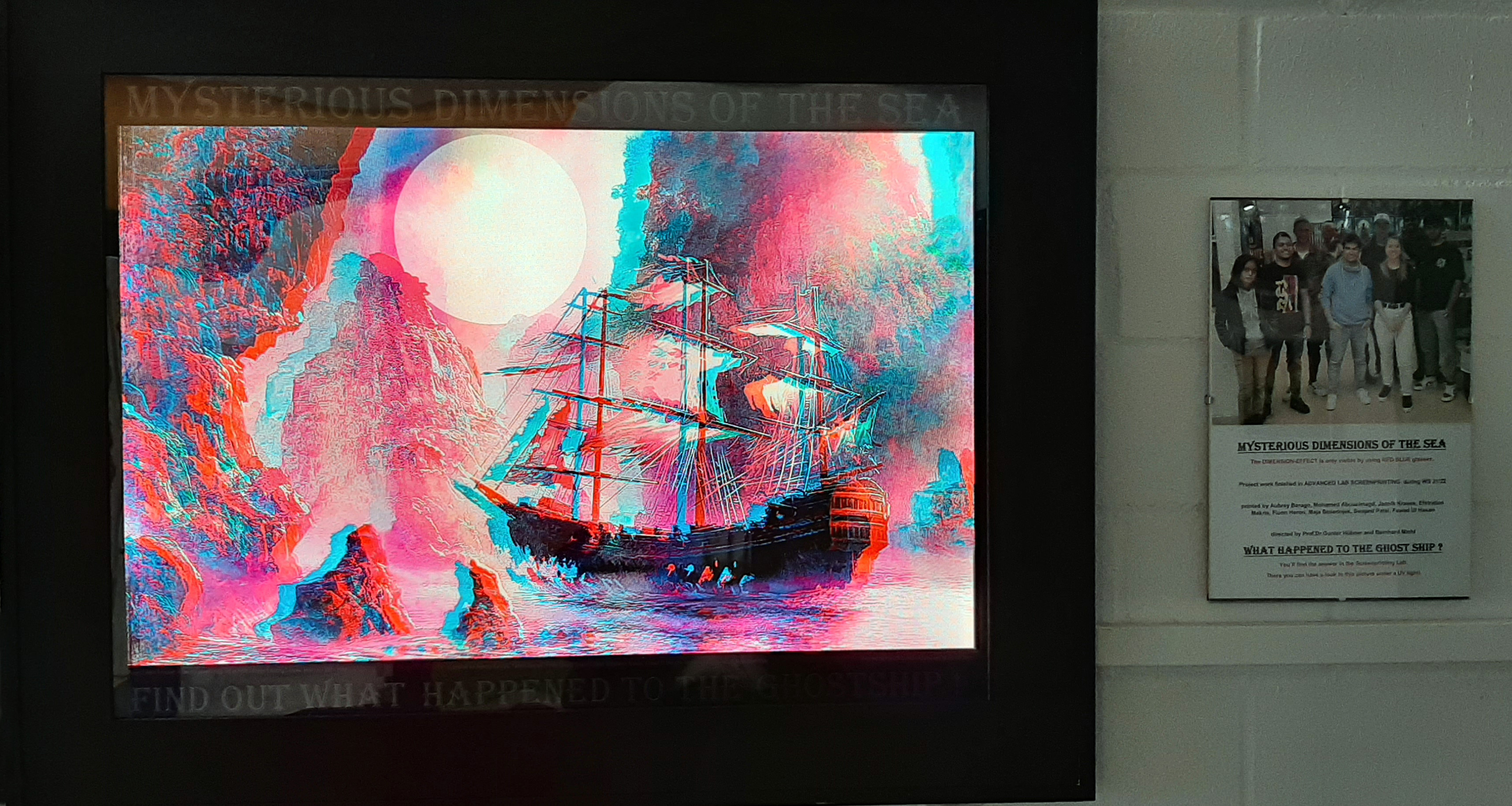

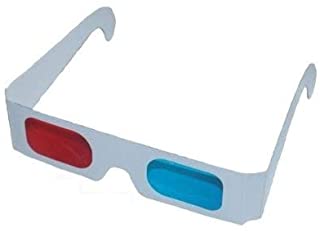

The topic was an anaglyph (3D) image of a ghostship. Use red/blue(cyan) glasses as shown in the right picture to view the image!

(image source: amazon shopping)

Summer semester 2021:

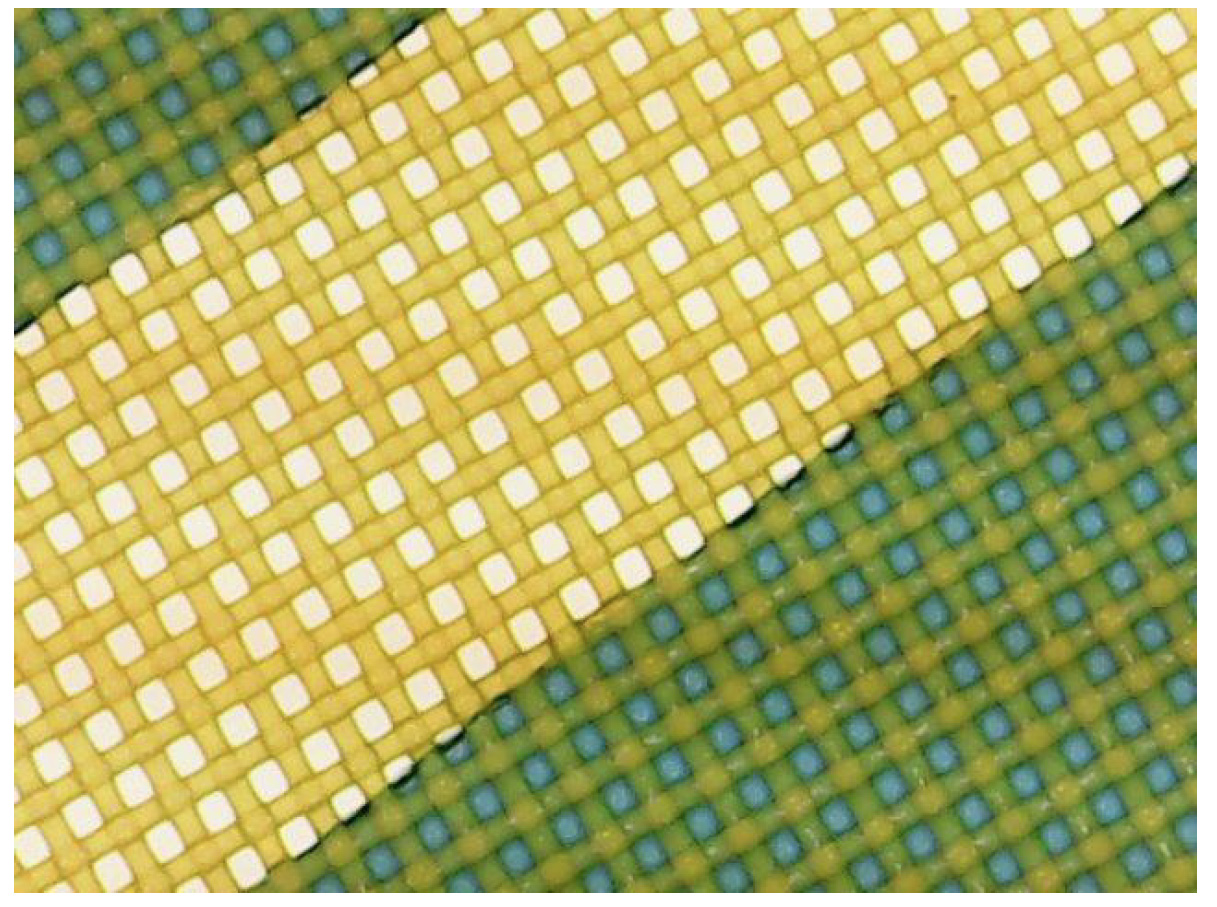

In this lab we explored the dependence of the stencil built-up (EOM emulsion over mesh) on different coating sequences (wet-in-wet) and the influence on the printed layer thicknesses of fine lines. The picture to the left shows a microscope image of a 1.3mm line on a 77-48 mesh As a second step a full colour image (girl with VR-glasses) was printed and embellished with glow in the dark ink.(right image)

Winter Semester 2020/2021:


Aufgrund der Corona-Beschränkungen mit max. 6 Teilnehmern in einer Gruppe mussten wir wegen dem großen Andrang zwei Gruppen bilden. Eine englischsprachige Gruppe mit PMT-Studenten im Kurs "Advanced Lab Screen Printing" und eine Gruppe mit dem TP:Siebdruck aus anderen Studiengängen, vornehmlich aber Verpackungstechnik-Studierenden. Die PMT-Gruppe beschäftigte sich mit der Herstellung von Elektrolumineszenz-Lampen im Siebdruck und beleuchtet damit ein mystisches Vexierbild mit Tigern (s.o.).
Die TP-Gruppe untersuchte den Zusammenhang von Gewebefeinheit mit der aufgedruckten Schichtdicke Wert in µm entspricht dem Theoretischen Farbvolumen Vth in cm³/m². Dabei entstand ein Wandposter, bei dem man nicht nur die Schichtdickenwerte ablesen, sondern buchstäblich erfühlen kann. Als künstlerisches Element wird noch ein weiterer Poster "Fight Corona" mit Schiebeeffekt produziert.
Due to the Corona restrictions limiting to a maximum of 6 participants per group, we had to form two groups because of the large rush. One English-speaking group with PMT students in the Advanced Lab Screen Printing course and one group with TP:Siebdruck from other courses, but mainly packaging technology students. The PMT group dealt with the production of electroluminescent lamps in screen printing and thus illuminated a mystical picture puzzle with tigers (see pictures and video clip above).
The TP group investigated the correlation of mesh fineness with the printed layer thickness value in µm, which corresponds to the Theoretical Ink Volume Vth in cm³/m². This resulted in a wall poster where you can not only read off the layer thickness values, but literally feel them. Another poster "Fight Corona" with a sliding effect is produced as an art work element.

Sommersemester 2020:

Trotz Corona haben wir es geschafft eine kleine Gruppe zusammenzubekommen. Gearbeitet wurde an einem Maori-bunten Elefanten, der mit den Ohren wackeln kann.
Despite Corona we managed to get a small group together. We worked on a Maori-coloured elephant that can wiggle its ears.

Wintersemester 2019/2020:

For the first time the TP was held in combination with the english taught Advanced Lab Screen Printing.

The topic of this lab was effect inks. This project was awarded with the second price of the Druck- und Medienawards 2020.
Mainly we used OVMI (optically variable magnetic inks), but also other effect pigments. The piments were suspended in UV-curing varnish. Applying a magnetic field to the unhardened UV ink lets the pigments orient in a way that, depending of the viewing angle, different colours can be observed or pearlescent effects appear. Motifs were cute or colourful animals (turtle, penguin, squid, jelly fish) printed on postcards. For the presentation at Medianight the above motifs were printed on tote bags and shirts. In addition the turtle motif was 3D-printed and really made to fly. See these videos. Click on the pictures!

Sommersemester 2019:

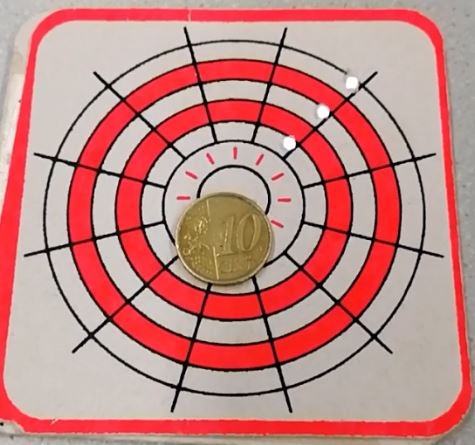

In diesem Semester beschäftigten wir uns mit einem interaktiven Bierdeckel, genannt Speckel, auf dem Spiele aufgedruckt sind.

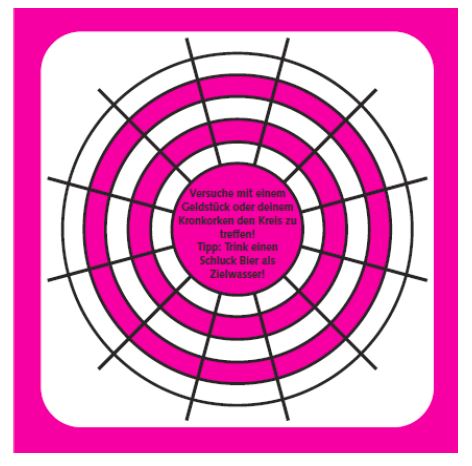

Eines davon ist ein Geschicklichkeitsspiel, bei dem eine Münze in ein Ziel geworfen werden muss.
Liegt die metallische Münze am richtigen Platz, verbindet sie zwei im Bierdeckel integrierte Kontakte und schaltet somit LED-Leuchten ein. Gespeist wird das Ganze von einer VARTA Knopfzelle CR2016, die im Bierdeckel "versteckt" ist.
Speckel wurde für die Druck- und Medienawards eingereicht und hat den Studentenpreis 2020 gewonnen!!
Speckel hat es auch in die Sendung "Galileo" auf Pro7 geschafft (ab Minute 6:00)
Hier gibt es einen von den Studierenden erstellten eigenen Videoclip zum Speckel-Praktikum.

Wintersemester 2018/2019:

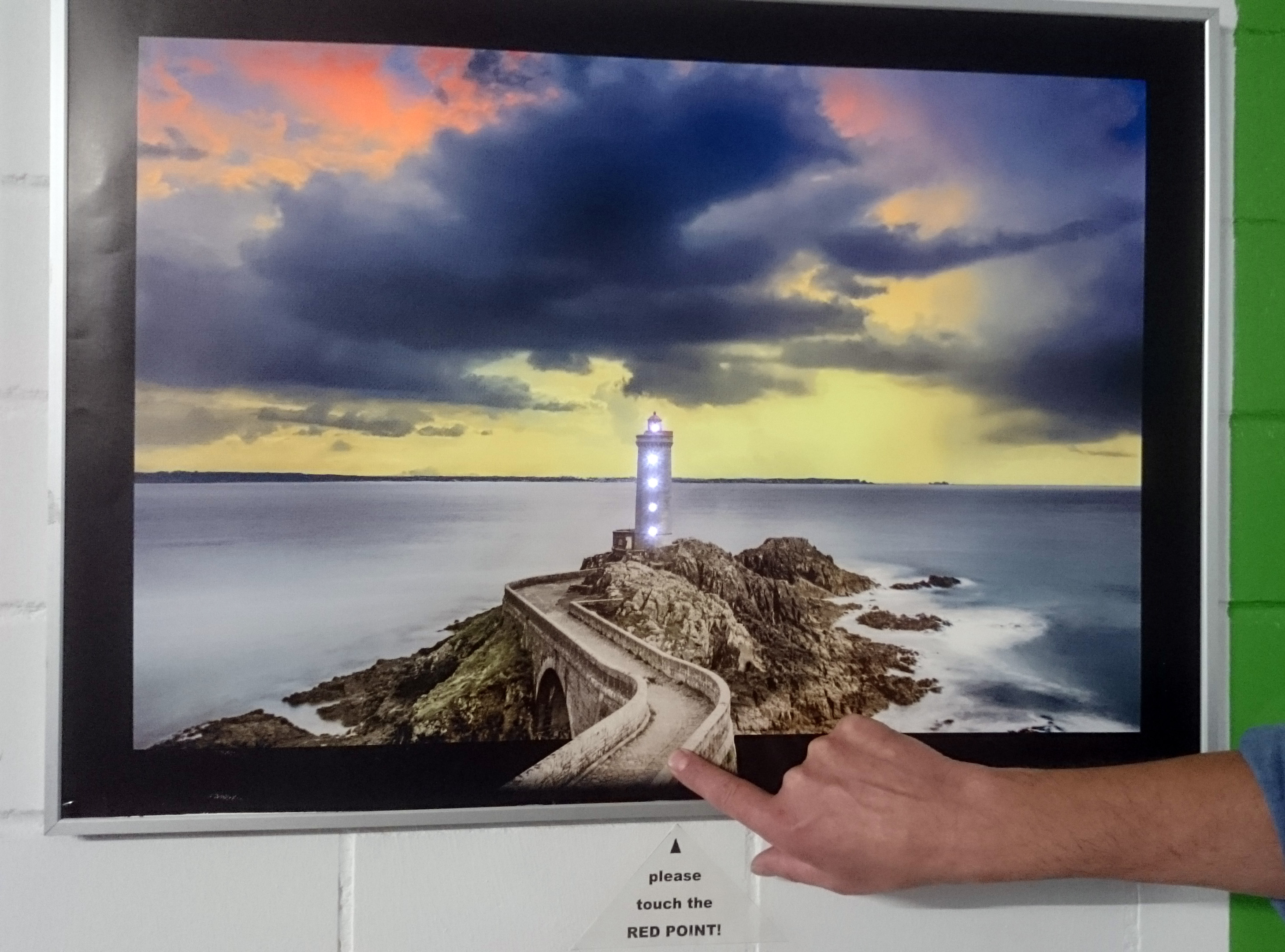

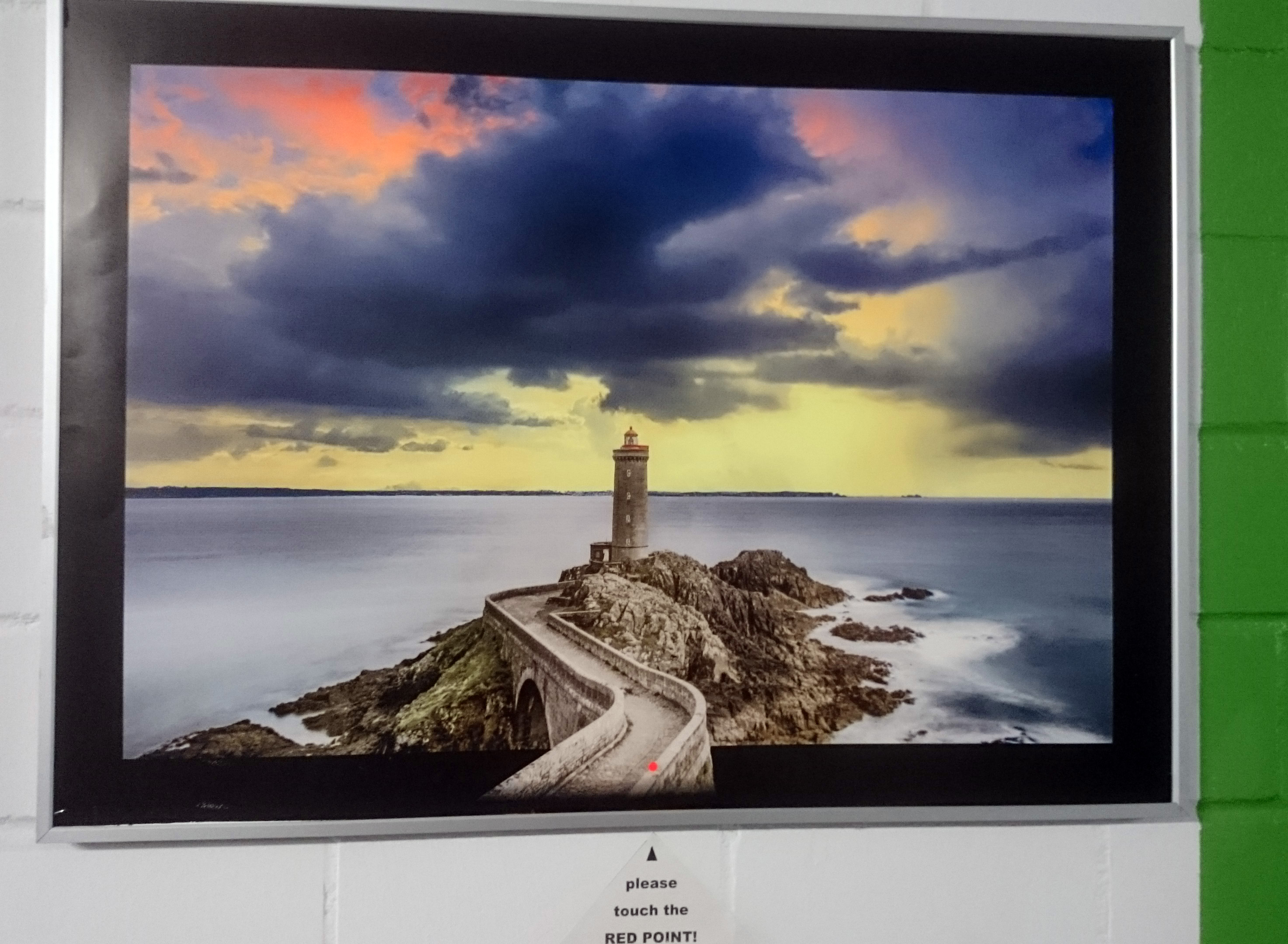

Ein Leuchtturm wurde zum Leuchten gebracht.

Durch Betätigen des gedruckten Schalters werden die LEDs im Leuchtturm-Poster eingeschaltet. Eine Knopfzelle versorgt über gedruckte Leiter die im Turm untergebrachten LEDs. An diesen Stellen wurde der im Siebdruck mit phosphoreszierenden Farben gedruckte Poster ausgelasert.
Pressing the printed switch turns on the LEDs in the lighthouse poster. A button cell supplies the LEDs housed in the tower via printed conductive lines. At the LED spots, the poster that was printed in screen printing with phosphorescent inks was lasered out.
View a short video clip

Sommersemester 2018:

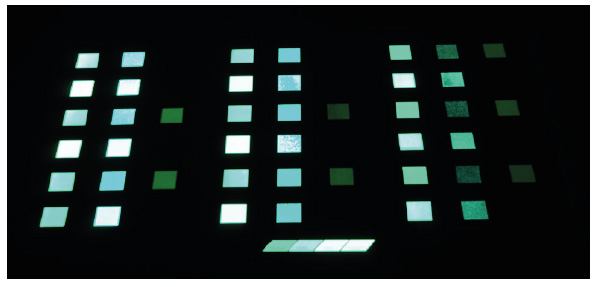

Wie lange leuchten phosphoreszierende Druckpasten nach? Untersucht wurde diese Fragestellung in Abhängigkeit der Gewebegeometrie und weiterer Druckparameter.

Wintersemester 2017/2018:

Diesmal ging es um besonders dicke gedruckten Schichten (größer 100µm), die als Lack auf einen Poster aufgetragen wurden.

Sommersemester 2017:

Im technologischen Praktikum wurde der Zusammenhang zwischen Gewebegeometrie, Schablonenaufbaudicke und der Beschichtungstechnik mit der gedruckten Schichthöhe untersucht.

Wintersemester 2016/17:

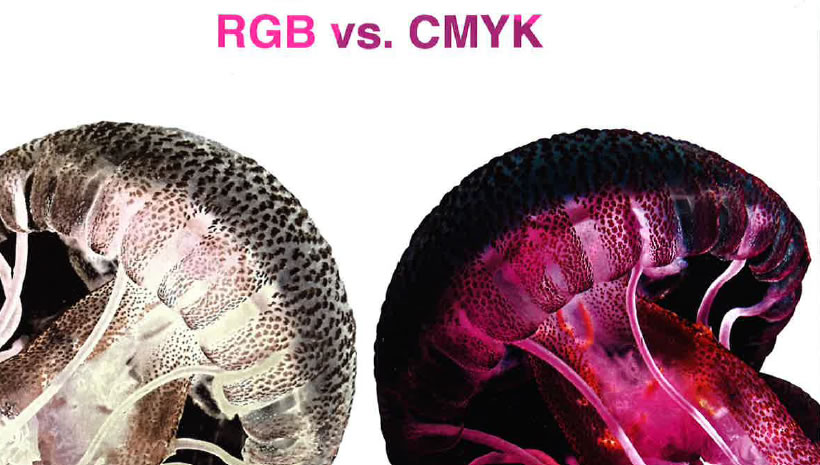

Mit freundlicher Unterstützung der Fa. Merck beschäftigten wir uns mit dem Druck von RGB Farbauszügen, wofür spezielle Pigmente namens Spectraval notwendig sind. Infos zur RGB-Drucktechnik finden Sie z.B. hier. Die speziellen Bedruckstoffe Kapa wurden uns von Fa. Deko Maier zur Verfügung gestellt.

Sommersemester 2016:

Das Thema war in diesem Semester der Sicherheitsdruck, der zunächst von mehreren profunden Referenten in Vorträgen erklärt wurde und im praktischen Teil mit professionellen Features auf einem überdimesionalen Geldschein (s. Bild) umgesetzt wurde.

Wintersemester 2015/16:

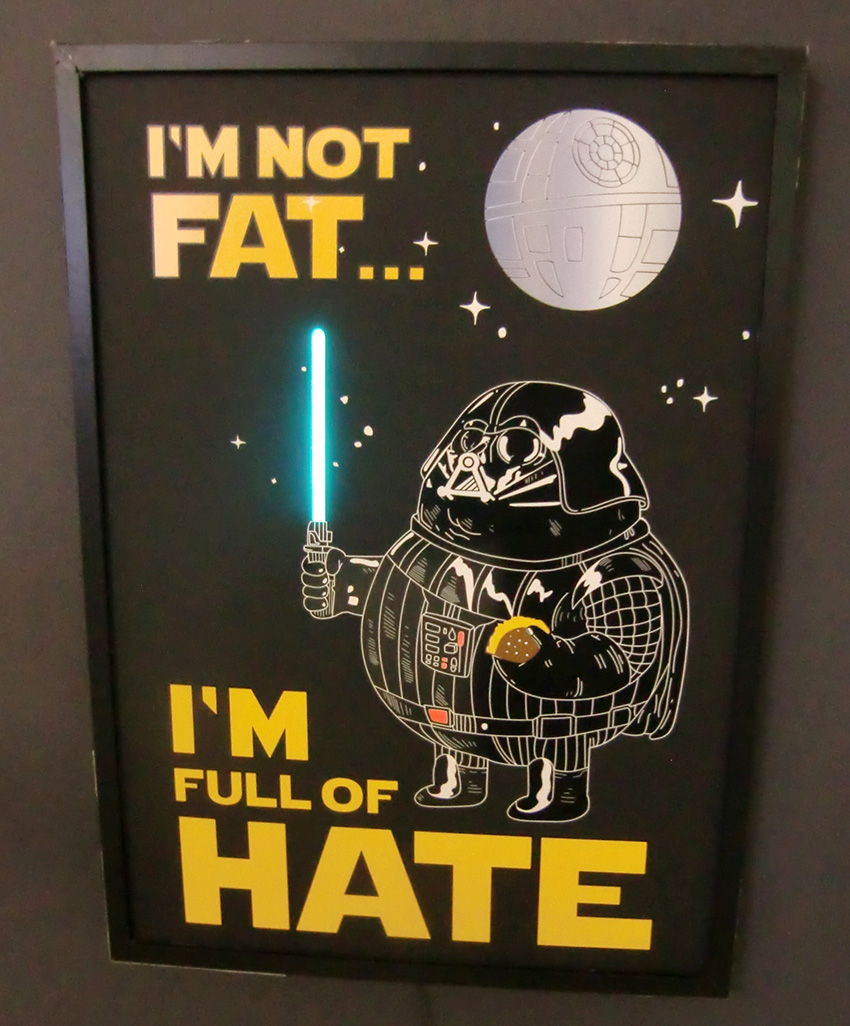

Das Thema Elektrolumineszenz (EL) wurde nocheinmal aufgegriffen und ein Poster mit einer integrierten Leuchtfläche erstellt. Nachdem durch die siebte Folge von Star Wars das Thema "Laserschwert" wieder topaktuell war, entstand das abgebildete Produkt mit diesem per EL beleuchteten Jedi-Ritter-Utensil. Poster: Siebdruck auf schwarzer Pappe mit deckenden Farben, UV-Lack und Irisdruck. Bild rechts: Präsentation auf der Medianight

Sommersemester 2015:

Diesmal gab es wegen der hohen Zahl an Teilnehmern gleich zwei Gruppen. Das Motto für die Motive beider Gruppen war wieder das Weltall. Ein Studiengang "abgespaceDT". Eine Gruppe (s. Bild rechts) erzeugte einen Poster (s. Bild links) mit fluoreszierenden Druckfarben, der auf der Medianight vorgestellt wurde. Die andere Gruppe arbeitete an einer mit Elektrolumineszenz hinterleuchteten Silhouette Stuttgarts.

Wintersemester 2014/15:

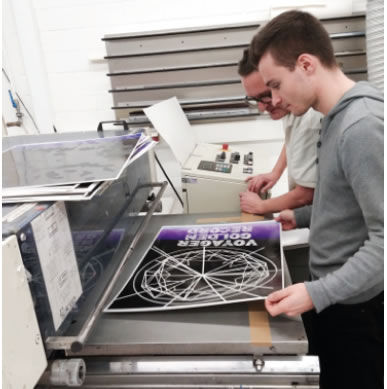

Erstellen eines grafischen Posters "Voyager Golden Record", inspiriert von der Schallplatte, die der Raumsonde Voyager mitgegeben wurde. Die Ergebnisse wurden auf der Medianight vorgestellt.

Sommersemester 2014:

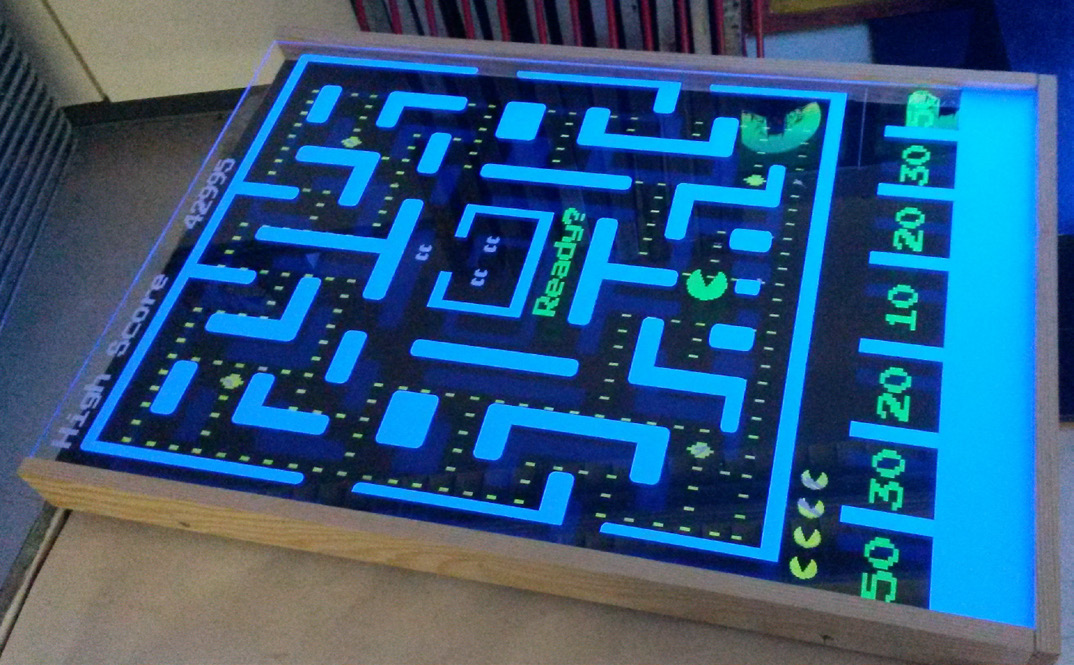

Untersuchung zur Entstehung von sog. Druckschultern (=Randüberhöhung von größeren Flächen, Strukturen duch zu hohe Schablonenaufbaudicke). Die Umsetzung in ein Objekt wurde durch das Motto "Retrogames" des DT-Auftritts auf der Medianight geprägt. Bei der Bedruckung einer Plexiglasplatte mit Motiven des Spiels "PacMan" wurde versucht die Druckschultern zu provozieren. Die Plexiglasplatte ist die Frontplatte eines auf einer Holzplatte aufgebauten Galtonschen Bretts. Kugeln fallen nach dem Zufallsprinzip durch ein Labyrinth von Nägeln. Die Ergebnisse wurden auf der Medianight vorgestellt.

Wintersemester 2013/14:

Erstellen eines grafischen Posters "Goethe". Die Ergebnisse wurden auf der Medianight vorgestellt. Ein Videoclip (mov-Format), den die Projektgruppe dazu gedreht hat, finden Sie hier.

Sommersemester 2013:

Erstellen eines grafischen Posters mit 23 Druckgängen inkl. Drucken einer Schicht, die sich wie Wüstensand anfühlt. Die Ergebnisse wurden auf der Medianight am 26.6. vorgestellt, gemeinsam mit einer Vorführung von Slacklining. Ein Fotostrecke dazu finden Sie hier.

Wintersemester 2012/13:

Thema: Bedrucken von Slacklines.
In der Fachzeitschrift SIP (Ausgabe 4/2013 p.14-17) hat der Chefredakteur U. Heinisch einen Artikel über das Praktikum geschrieben.

Sommersemester 2012:

In diesem TP ging es in einer Gruppe um die Herstellung von Grätzel-Solarzellen und die
andere Gruppe beschäftigte sich mit Rasterungen für Poster wie im Bild.

Sommersemester 2011:

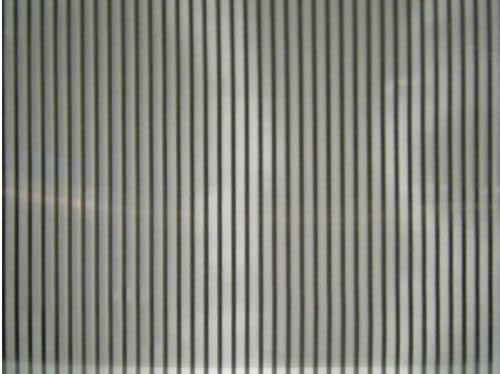

In diesem TP wurde ausprobiert, ob und wie man die Lentikulartechnik (Stichwort "Wackelbilder") im Siebdruck umsetzen kann. In der Fachzeitschrift SIP (Ausgabe 3/2011 p.16-19) hat der Chefredakteur U. Heinisch einen Artikel über das Praktikum geschrieben.

Sommersemester 2010:

Das Thema lautete "Dickschicht". Das oben abgebildete Klappposter wird mit Magneten auf extrem dickschichtig gedruckter Eisenpaste zusammengehalten.

Wintersemester 2009/2010:

Das Thema lautete diesmal "versteckte Botschaften".

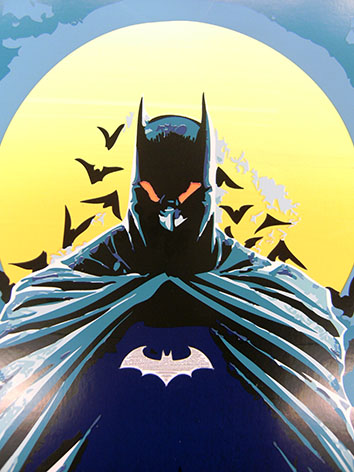

Die Fledermaus auf der Brust von Batman enthält geheime Botschaften in Form von Mikroschrift. Der Hintergrund ist mit stark fluoreszierenden Farben gedruckt. Bilder der Vorstellung auf der Medianight gibt es hier.
Die offizielle Pressemitteilung der HdM finden Sie unter diesem Link.
In der Fachzeitschrift SIP 2/2010 p.36-41 wurde dazu ein Artikel veröffentlicht. Hier der zugehörige Flyer mit der Beschreibung zum Projekt

Sommersemester 2009:

Hier der zugehörige Flyer mit der Beschreibung zum Projekt UV-Druck auf Glas

Wintersemester 2008/2009:

Hier der Flyer mit der Beschreibung zum Projekt Hybridraster und Leuchtpigmente im Siebdruck
